W-IR-1红外测温模组
产品
产品特点

智能数字传感节点
方便系统集成和应用成本
测温显示分辨率 0.1℃
内置DSP数字信号处理
兼容IIC、SPI和UART数字总线接口
兼容3V~5V宽电源电压
低功耗节能工作模式
适用于不同应用领域多种封装和测量方式
工作温度范围:-30℃~+100℃
物体温度范围:-70℃~+380℃
全目标温度范围精度:±0.3℃
人体测温范围精度:±0.2℃

产品应用

高精度无接触测量
医疗体温温度测量
车用空调控制,玻璃防雾
工业移动元件温度控制
打印机、复印机温度控制
家电温度控制
安全监控
移动物体探测
多区域温度控制
热动继电器警报
住宅,商业和工业建筑的空调温度感应元件

产品介绍

W-IR-1红外测温模组是一款智能数字红外非接触测温传感模组,集成了红外热电堆传感芯片和32 位嵌入式微处理器芯片,内部集成了低噪声放大器、18位A/D转换器和强大的DSP处理单元,使得W-IR-1模组实现了高精度和高分辨度。在较大的工作范围内实现了测量精度±0.3℃, 人体温度测量精度±0.2℃。

W-IR-1红外测温模组出厂已经通过校准,有UART、SPI、IIC数字总线输出接口模式。

W-IR-1红外测温模组采用了TO-Can封装的红外热电堆传感器,实现了高可靠性和灵敏度。信号采集处理芯片采用了32位微处理器,片内集成了低噪声信号放大器、18位模数转换器和DSP数字信号处理,使得高精度和高分辨度的温度测量得以实现,温度分辨率可以达到0.1℃, 测量结果可以暂存片上闪存单元或通过UART、SPI或IIC数字总线接口读取。

W-IR-1智能测温传感模组出厂校准的温度范围为:环境温度-30℃~100℃,物体测温范围-32℃~100℃。传感器测量的温度为视场里所有物体温度的平均值。室温下的标准精度为±0.3℃。医疗应用版本的传感器可在人体温度范围内达到±0.2℃的精度。

在应用设计中需要注意上述精度是当传感器在热平衡条件下才能保证,如下因素会造成温差:传感器背部的热电子,传感器背部或旁边的加热器/冷却器造成传感器短时间内热平衡破坏。

传感器具有一定的测量视场(FOV)范围,应用设计时要注意视场内的被测物体温度基本均匀。传感器窗口有用以阻碍可见光和近红外光辐射的光学滤波器(可传播长波)集成在封装内抵御环境光造成的影响。滤波器的波长通带为5.5μm~14μm。

W-IR-1测温模组支持用户的二次开发,模组的测量结果,工作状态和故障等可由数字总线读取,同时测量方式,DSP功能等可以用户通过总线设置。

W-IR-1模组工作电压:2V~5V。

性能参数

1. 传感器性能参数表

参数

参数值

描述

测温范围

-70℃~380℃(工业应用)

32℃~44℃(医用体温)


工作温度范围

-30℃~100℃

一般工作校正范围-30℃55℃

测温精度

±0.3℃(全工作范围)

±0.2℃(医用体温)

一个sigma统计

输入工作电压

1.8V5.5V

内置稳压电源

测温视场FOV

10°

可以按需求定制

几何尺寸

10mm×16mm


接口管脚

1. VDD

2. GND

3. SCL

4. SDA

5. Reset

预设定IIC总线,SPIUART等可以按需求定制

模组结构


1. 模块结构图(外观尺寸可定制)

应用示意图

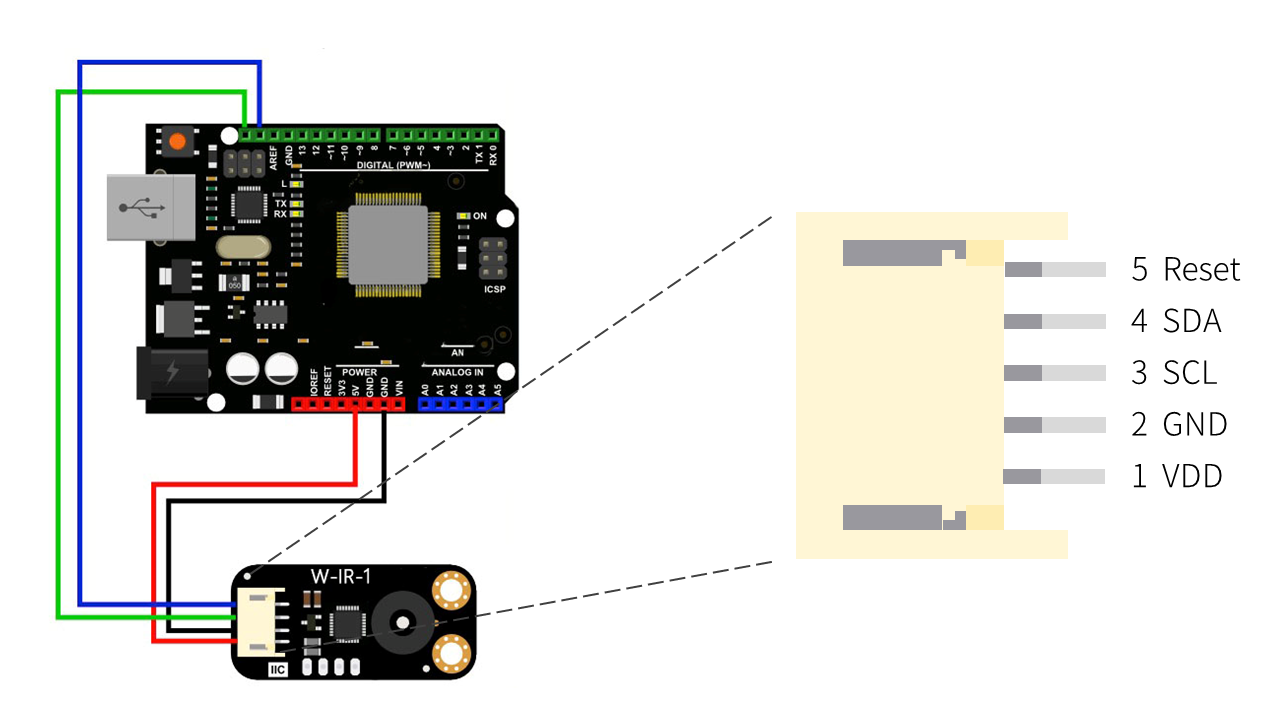

W-IR-1模组可以采用UARTSPIIIC数字总线界面输出,任何微处理器MCU都可以对其进行通讯、控制来远程测量温度,参考应用如下图2。


2.  W-IR-1模组采用IIC数字总线传输

免责声明

江苏创芯海微科技有限公司拥有随时修改本文档的权利,有关内容修订或更改将不会另行通知。本文档所涉及内容完全属于江苏创芯海微科技有限公司的知识产权,未经批准不可进行泄露、传播或者复制。
