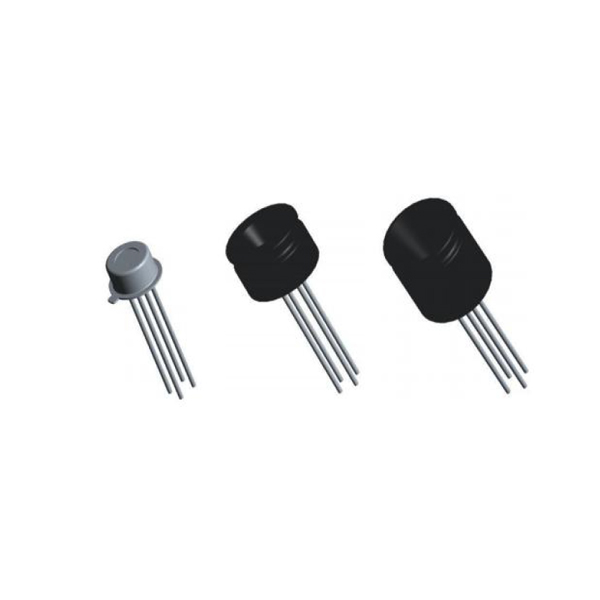

数字热电堆传感器To型
产品
产品特点

高精度数字测温传感器
易于实现,用户无需温度校准
直接输出测量温度,无需外围电路
MEMS 热电堆技术
高响应率,快速响应时间
5.5μm 长通滤光窗口
标准 I2C 接口
TO-46 金属管壳封装

产品应用

智能可穿戴设备
智能手机
工业温度监测
非接触表面人体测温
智能温度感应与控制

绝对最大额定值

参数

符号

最小值

典型值

最大值

单位

备注

电源电压

VDD

-0.3



6.5

V



数字输出电压



-0.3



VDDIO+0.3

V



ESD  防护





4



kV

HBM

存储温度



-40



125





性能参数

参数

符号

最小值

标准值

最大值

单位

备注

敏感区域



0.7  ×0.7


㎜²


视场角



90


°


工作温度



0 ~ 80



电源电压



2.3 ~ 3.6


V




电源电流(25℃)

采集期间

IDD_pgaoff


900


μA

PGA off (Gain<=2)

IDD_pgaon


1500


μA

PGA on

(Gain>=4)

待机电流(25℃)


100



nA


ADC  分辨率



24


Bit





1. 滤光片的透过

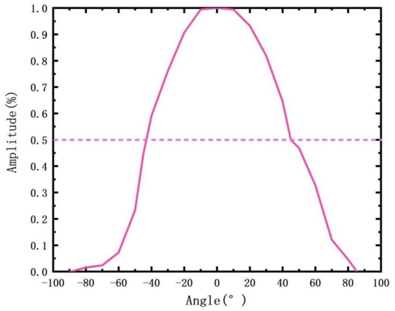

2. 传感器的视场

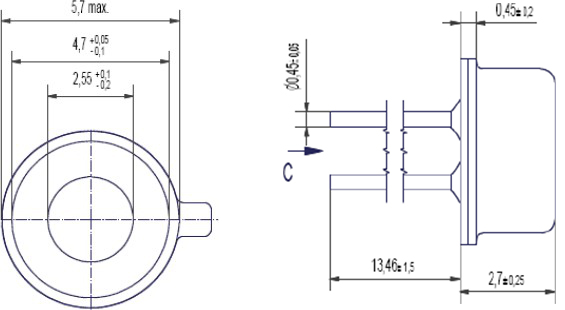

封装尺寸

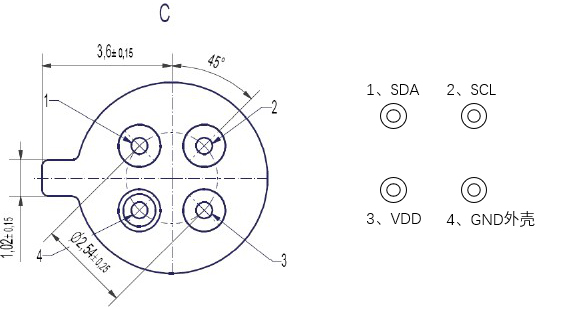

管脚定义




视图


序号

符号

定义

1

SDA

串行数据输入/输出

2

SCL

串行时钟输入

3

VDD

核心芯片供电

4

GND

GROUND

免责声明

江苏创芯海微科技有限公司拥有随时修改本文档的权利,有关内容修订或更改将不会另行通知。本文档所涉及内容完全属于江苏创芯海微科技有限公司的知识产权,未经批准不可进行泄露、传播或者复制。
