YSP201-sop6 是一种表压型硅压力传感器，专为需要从 0 到 47/100/1000 kPa 的压力测量应用而设计。压力传感器基于行业公认的压阻技术，具有长期稳定性和EMC稳健性。
测量范围: 0~47,100,1000 kPa
恒流或恒压驱动
仪表类传感器
低成本
血压测量
工业控制
压力仪表
参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | |
工作电压 | Vin | — | 5 | 10 | V | ||
工作电流 | I0 | — | 1 | 2 | mA | ||
阻值 | 4.5 | 5 | 5.5 | kΩ | |||
压力范围 | 0 | 47 | kPa | ||||
满量程跨度47kpa | FS% | Vin=5V | 60 | 80 | 90 | mV | |
满量程跨度100kpa | FS% | Vin=5V | 50 | 90 | 110 | mV | |
满量程跨度1000kpa | FS% | Vin=5V | 40 | 50 | 70 | mV | |
偏移量 | Vin=5V | -15 | 0 | 15 | mV | ||
线性度 | -0.5 | ±0.15 | +0.5 | %FS | |||
TC 跨度
| 恒压 | -0.17 | -0.22 | -0.27 | %FS/°C | ||
恒流 | -0.08 | ±0.02 | +0.08 | %FS/°C | |||
TC 偏移量 | -0.08 | -0.05 | +0.08 | %FS/°C | |||
最大压力负荷 | — | — | 3X | Rated FS | |||
工作温度范围 | -20 | 25 | +85 | °C | |||
储存温度 | -40 | +125 | °C |
参数 | 压力值 | 最小值 | 典型值 | 最大值 | 单位 |
工作压力 | 47 | -100 | 47 | 100 | Kpa |
100 | -100 | 100 | 120 | Kpa | |
1000 | -100 | 1000 | 1200 | Kpa |

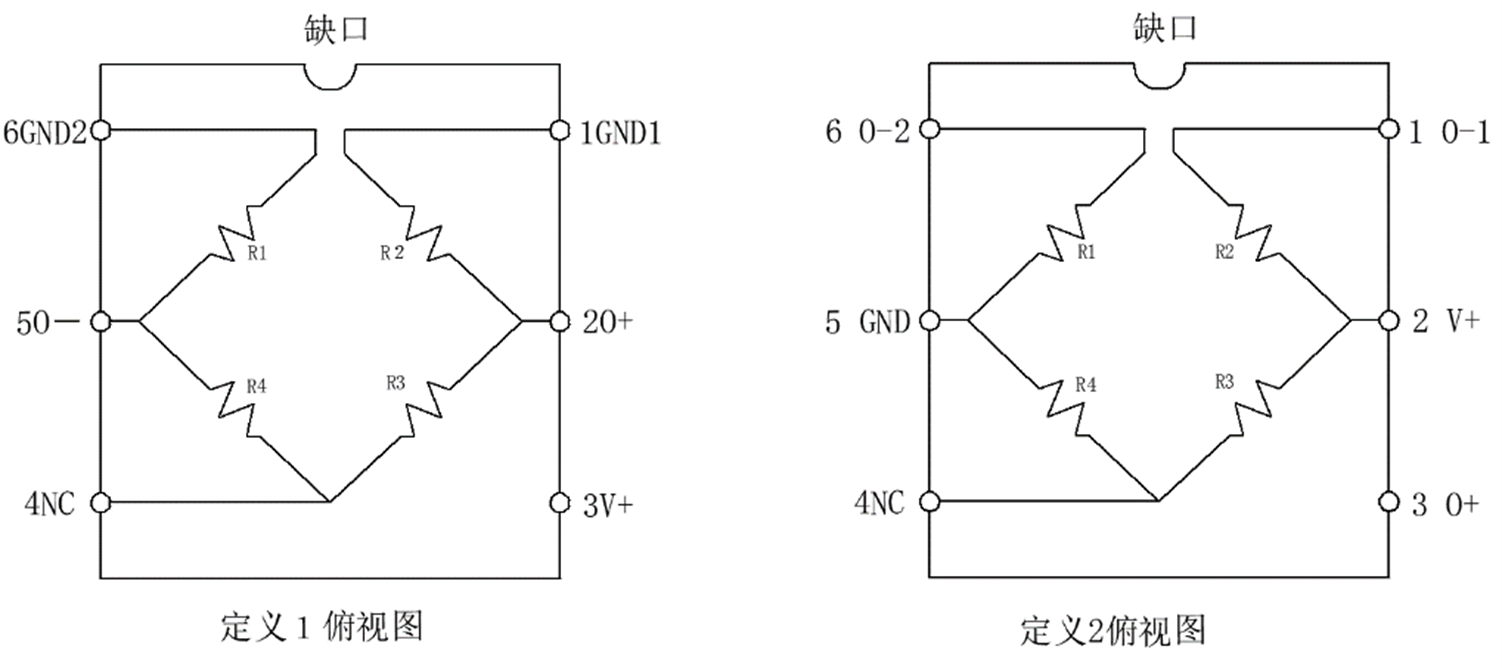

PIN脚 | 名称 | 描述 |
#1 | GND | 接地 |
#2 | Vout+ | 输出电压+ |
#3 | Vin | 电源 |
#4 | NC | 无内部接线 |
#5 | Vout- | 输出电压- |
#6 | GND | 接地 |
70pcs/管、1400pcs/盒、16800pcs/箱；
防振动包装；
MOQ: 5K。
江苏创芯海微科技有限公司拥有随时修改本文档的权利，有关内容修订或更改将不会另行通知。本文档所涉及内容完全属于江苏创芯海微科技有限公司的知识产权，未经批准不可进行泄露、传播或者复制。
地址：江苏省无锡市新吴区新加坡工业园新集路1号3层
